【干货】覆铜板的结构及特性

发布时间：2021-12-27作者来源：板多多浏览：3360

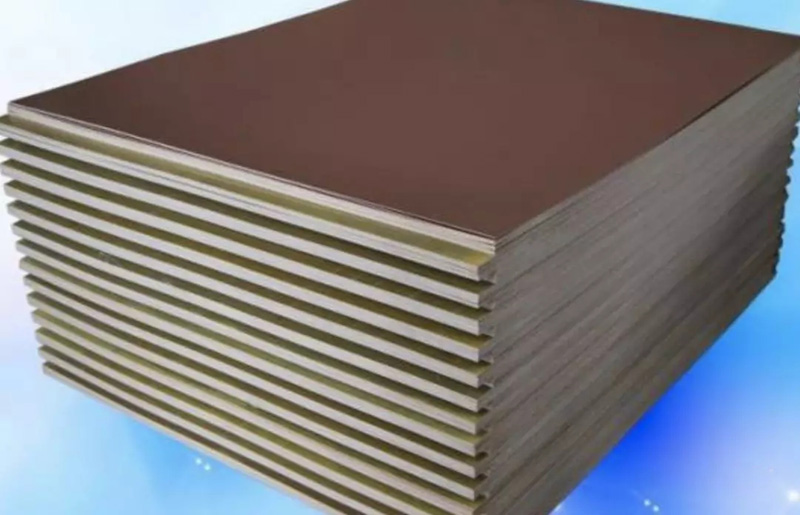

制造印制电路板的主要材料是敷铜板(又名覆铜板)。而我们这篇文章，是讲述关于所谓覆铜板知识中的关于覆铜板的构造，覆铜板就是经过粘接、热挤压工艺，使一定厚度的铜箔牢固地覆着在绝缘基板上。所用覆铜板基板材料及厚度不同。

覆铜板所用铜箔与粘接剂也各有差异，制造出来的敷铜板在性能上就有很大差别。铜箔覆在基板的一面，称作单面敷铜板，覆在基板二面的称作双面敷铜板。

覆铜板知识这覆铜板的构成部分

1．基板

高分子合成树脂和增强材料组成的绝缘层压板可以作为敷铜板的基板。合成树脂的种类繁多，常用的有酚醛树脂、环氧树脂、聚四氟乙烯等。增强材料一般有纸质和布质两种，它们决定了基板的机械性能，如耐浸焊性、抗弯强度等。

2．铜箔

它是制造敷铜板的关键材料，必须有较高的导电率及良好的焊接性。要求铜箔表面不得有划痕、砂眼和皱褶，金属纯度不低于99．8％，厚度误差不大于±5um。按照部颁标准规定，铜箔厚度的标称系列为18、25、35、70和105um。我国目前正在逐步推广使用35um厚度的铜箔。铜箔越薄，越容易蚀刻和钻孔，特别适合于制造线路复杂的高密度的印制板。

3．覆铜板粘合剂

粘合剂是铜箔能否牢固地覆在基板上的重要因素。敷铜板的抗剥强度主要取决于粘合剂的性能

常见敷铜板种类及特性

目前我国大量使用的敷铜板有以下几种类型，其特性见下表:敷铜板种类，敷铜板知识

敷铜板名称	敷铜板标称厚度	铜箔厚度 um	敷铜板特点	敷铜板应用
酚醛纸质敷铜	1.O 1.5 2.O 2.5 3.O 3.2 6.4	50～70	价格低，阻燃强度低，易吸水，耐高温性能差	中低档民用产品如收音机、录音机等
环氧纸质敷铜	同上	35～70	价格高于酚醛纸板，机械强度、耐高温和潮湿性较好	工作环境好的仪器、仪表及中档以上民用电器
环氧玻璃布敷铜板	O.2 O.3 O.5 1.O 1.5 2.O 3.O 5.0 6.4	35～50	价格较高。性能优于环氧酚醛纸质板，且基板透明	工作环境好的仪器、仪表及中档以上民用电器
聚四氟乙烯敷铜板	0.25 0.3 O.5 O.8 1.O 1.5 2.O	35～50	价格高，介电常数低，介质损耗低，耐高温，耐腐蚀	微波、高频、电器、航天航空、导弹、雷达等
聚酰亚胺柔性敷铜板	O.2 O.5 O.8 1.2 1.6 2.O	35	可挠性、重量轻	民用及工业电器、计算机、仪器仪表等

来源：新捷仕覆铜板
